スウェーデン式サウンディング調査（ＳＷＳ試験）

木造住宅でよく使われる方法です。
先端がキリ状になっている器具にオモリを載せて、器具をハンドルで回します。
器具全体が２５センチ下がるまでにハンドルを何回転させたかによって地盤の強さを表すＮ値を推定します。

この方法ではおよそ１０ｍ程度の深さまで地質を測定することができます。

費用は調査箇所ひとつあたり２万円ほどで、比較的安価です。
木造住宅の場合、通常は５箇所を調査するので、費用の合計は５～８万円ほどです。

ＳＷＳ試験による地盤調査は、大型機械が不要で作業スペースが狭くてすみ、
１箇所あたりの調査所要時間も短い（３０分程度）ので手軽に採用されます。

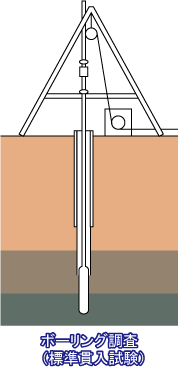

ボーリング調査（標準貫入試験）

地盤の調査といった場合に、多くの方が思い浮かべる方法がボーリング調査です。
実際もっとも基本的な地盤調査方法です。しかし、木造住宅ではあまり使われていません。

ボーリング調査では先端にサンプラーを取り付けたロッドと呼ぶ柱状の器具の上に
オモリを落下・打撃させて、サンプラーを地面に打ち込みます。

サンプラーが３０センチめり込むのに要する打撃数をＮ値といい、
このＮ値によって地耐力がわかります。
同時にサンプラーで土を採取し、砂質土なのか粘性土なのかを調べることができます。

正確な地盤調査ができますが、かなり費用がかかるためＲＣの中規模以上の建物を
建てる場合などに限られます。

表面波探査法

表面波探査法とは、地面に向けて振動波を発信し、その反射波で地盤を調査する方法です。

波の硬いモノを通過するときほど速く伝達する性質を利用し、振動波の反射時間によって
調査する地盤が硬いか柔らかいかが分かります。

調査の費用は、スウェーデン式サウンディング調査とボーリング調査の間くらいです。
調査の精度についても一般にスウェーデン式サウンディング調査よりも高くなります。

荷重　Wsw　（ｋN)

ロッドを25センチ貫入させるのにどれだけの重りを載せたのかを示します。
重りの段階は６段階あり、0.05、0.15、0.25、0.50、0.75、1.00（kN）と記載されます。
荷重は一般的に右の方でグラフにして表示します。

半回転数　Na　（回）

ロッドを25センチ貫入させるためにロッドをどれだけ回転させたかを示します。
荷重が1.00kNに達しても貫入しない場合にロッドを回転させます。
重りの荷重だけで貫入する場合は、半回転数は０回と表示され、そのような地盤層は軟弱地盤であることが分かります。

貫入深さ　D　（ｍ）

測定した深さを示します。
１０ｍの深さまで測定可能ですが、非常に硬い層や障害物に当たった場合は、それより下の層は測定しません。

貫入量　L　（ｃｍ）

前データの測定深さから次の測定深さまで、どれだけ貫入したかを示します。
通常は２５ｃｍですが、非常に硬い層や障害物に当たった場合は、それよりも少ない貫入量で貫入不能となる場合があります。

１ｍ当り半回転数　Nsw　（回）

半回転数（Na)を１ｍ当たりに換算して示します。
１ｍ当り半回転数は一般的に右の方でグラフにして表示します。
グラフの棒が長いほど硬い地盤です。

貫入状況

ロッドが回転するときの音を示します。
音によって、土質を推測します。

推定土質

ロッドが回転するときの音により推測される土質を示します。
ｓ＝砂質土、ｃ＝粘性土、ｇ＝礫（れき）質土と表記されます。

換算N値　Nc　（回）

地盤の硬さを表す地耐力を示す数値です。
荷重（Wsw)と１ｍ当り半回転数（Nsw)から、ボーリング調査で得られるN値に相応する「換算N値」を示します。換算N値は次の計算式で算出します。
【砂質土の場合】　N＝2Wsw＋0.067Nsw
【粘性土の場合】　N＝3Wsw＋0.050Nsw
木造住宅を建てるに必要なN値は3.0以上とされています。

支持力　qa　（kN/㎡）

N値と同様に地盤の硬さを表す地耐力を示す数値です。
「地盤支持力度」といい、算出方法はいろいろあるようですが、簡単な算出方法としては
【砂質土の場合】　qa＝8×N値
【粘性土の場合】　qa＝10×N値
木造住宅を建てるためには２０kN/㎡以上が必要とされています。

表層改良工法

軟弱地盤の層が地表から２メートル以内の場合に軟弱地盤層の強度を上げ、
下部の良好地盤層と一体化させて支持地盤を造る工法です。

工期は通常１日から２日ほどです。

表層改良に掛かる費用は１階の床面積が２０坪程度で深度１メートル程度を改良する場合、
およそ３０～５０万円ほどが目安になります。
深度が２メートルを超えるぐらいになると柱状改良の方が、安価に抑えることができます。

柱状改良工法

軟弱地盤が地表から２メートル以上続き、深度８メートルまでに支持層がある場合に
用いられる工法で、地中にコンクリートの柱を造って建物の基礎と支持層をつなぎます。

工期は通常１日から２日ほどですが、施工後２～３日の養生期間を取ります。
また、施工には４ｔの大型重機の搬入が必要なので狭小地などの工事には向いていません。

費用は１階の床面積が２０坪程度で深度４～５メートル程度を改良する場合、
およそ７０～１００万円ほどが目安です。

鋼管杭工法

軟弱地盤が深度２ｍ以上で、狭小地など大型重機の搬入が難しい場合に行う工法です。
深度３０ｍまでは工事が可能です。

工期は通常１日から２日ほどで、狭小な現場にも対応可能です。
ただし、鋼管杭の先端部を打ち込む支持地盤（Ｎ値≧１５）が２ｍ以上連続していなければ
鋼管杭工法は行えません。

費用は１階の床面積が２０坪程度で深度５～６メートル程度の鋼管杭工事の場合、
およそ１１０～１４０万円ほどが目安です。
